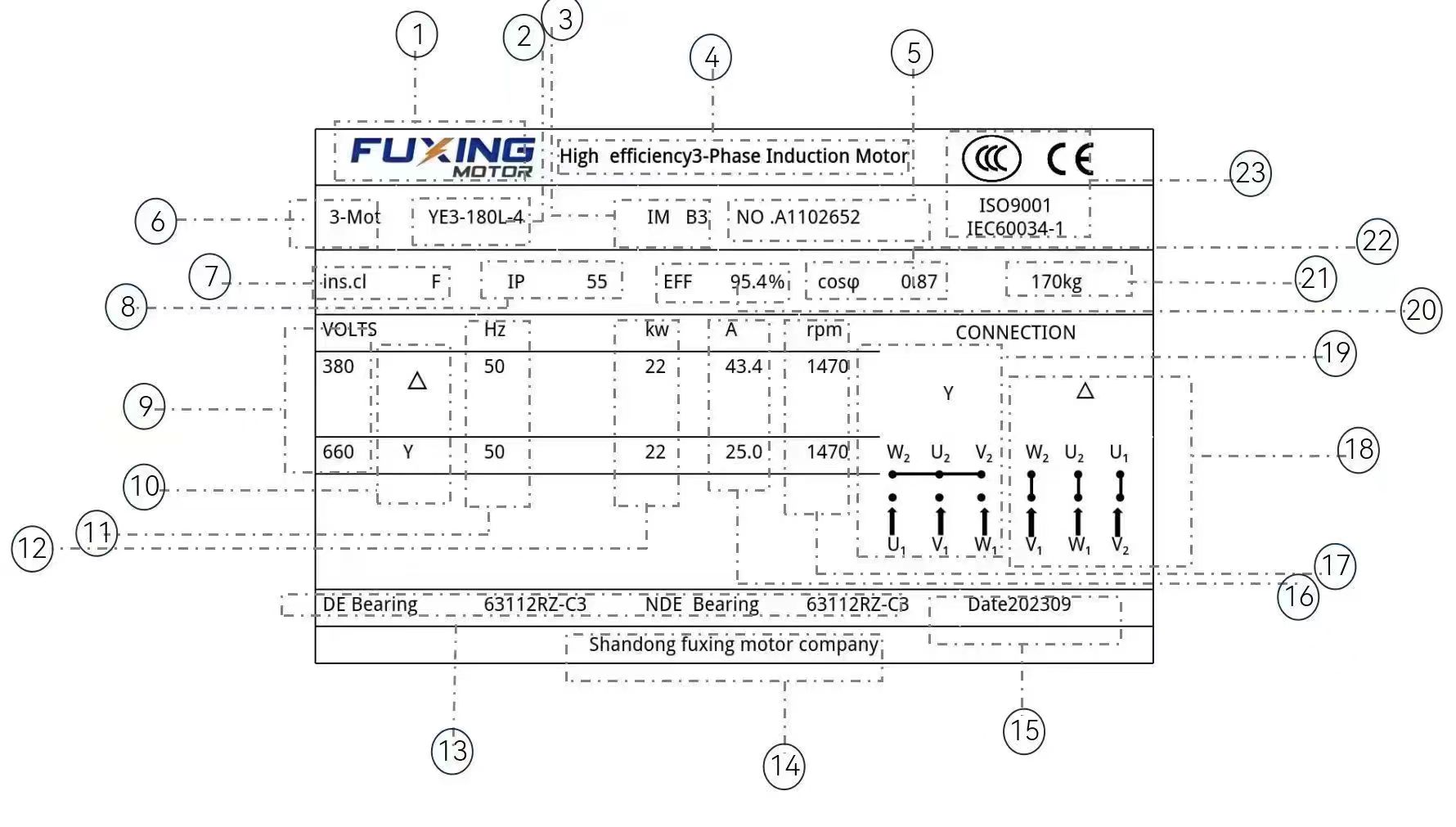

При работе с двигателем, будь то для обслуживания, установки или только для общих знаний, важно понимать информацию, предоставляемую на табличке двигателя. Табличка двигателя обычно расположена на боковой или верхней стороне двигателя и содержит важные параметры типа, мощности и скорости двигателя. Ниже приведены инструкции по чтению табличек и интерпретации предоставленной информации.

1. Информация о производителе и модели

Табличка обычно начинается с названия и логотипа изготовителя, за которым следуют модель двигателя, скорость, напряжение и метод установки. Эта информация имеет важное значение для ссылок на руководства и спецификации производителей.

2. Напряжение и частота

Затем вы найдете номинальное напряжение и частоту двигателя. Номинальное напряжение указывает диапазон напряжения, которое двигатель может безопасно работать, как правило, 220 В, 380 В, 415 В, 440 В, 660 В и так далее. Высоковольтный двигатель имеет 3000 В, 6000 В и 10000 В и так далее. Номинальная частота 50 Гц или 60 Гц, разница в частоте напрямую влияет на скорость вращения.

3.лошадиная сила (HP)

Номинальная лошадиная сила обозначает механическую выходную мощность двигателя. Это показатель того, сколько работы может сделать двигатель. Различные двигатели имеют разные номинальные мощности, и выбор подходящего двигателя имеет решающее значение. Обычно мы также используем KW для представления выходной мощности двигателя, 1HP = 07457KW, например 10HP = 7,5KW, 15HP = 11KW, 20HP = 15KW.

4. Фазы

Номинальная величина фазы определяет тип источника питания, необходимого для двигателя. Наиболее распространенными являются однофазные и трехфазные значения. Однофазные двигатели обычно используются в более мелких случаях применения. Поскольку однофазный двигатель имеет меньше крутящего момента, чем трехфазный двигатель при той же выходной мощности, трехфазный двигатель более распространен в промышленной среде.

5. Вращение

Номинальная скорость указывает направление вращения оси двигателя при включении. Важно, чтобы вращение двигателя соответствовало требованиям приложения (например, насоса или вентилятора), и, как правило, для однофазного двигателя мы можем настроить как положительное, так и обратное вращение, регулируя порядок проводов в коробке передач или используя обратный переключатель.

6. Ротация / мин.

Скорость двигателя обычно определяется его моделью, есть 2P, 4P, 6P, 8P, 10P, 12P, наиболее часто используемые 2P / 3000RPM, 4P / 1500RPM, 6P / 1000RPM, 8P / 750RPM. Эта цифра - всего лишь значение диапазона, которое меняется в зависимости от размера и частоты двигателя, обычно чем меньше выходная мощность, тем выше скорость вращения, тем ниже выходная мощность, тем выше скорость вращения. Чем выше выходная мощность, тем ниже скорость вращения.

7. Размеры рамы

Номинальный размер стойки обозначает физический размер двигателя. Номер рамы указывает высоту от земли до центра выходной оси, например, номер рамы 132 указывает высоту 132 мм от земли до центра выходной оси. Различные размеры стойки имеют разные размеры установки и размеры оси, которые должны быть совместимы с приложением. Конечно, это не исключает расширения двигателя, который может удовлетворить потребности клиента в использовании относительно большого выходного двигателя в небольшом пространстве.

8. Температура окружающей среды

Номинальная температура окружающей среды устанавливает максимальную температуру, при которой двигатель работает без перегрева, обычно не выше 70°C, высота над уровнем моря не должна превышать 1000 м. Необходимо учитывать условия использования двигателя, чтобы убедиться, что он может выдерживать рабочую температуру.

9. Номинальная нагрузка

Коэффициент заполнения указывает тип заполнения, который может обрабатывать двигатель. Общие номинальные значения включают непрерывную, прерывистую и короткую работу. Номинальная нагрузка помогает определить способность двигателя выдерживать различные условия работы.10. Коэффициент обслуживанияКоэффициент использования - это множитель, указывающий на способность двигателя безопасно работать в течение короткого периода времени при более высоких нагрузках. Это фактор безопасности, который помогает защитить двигатель от перегрузок. Мы также можем предотвратить повреждения, вызванные перегрузкой двигателя, добавив терморезисторы и так далее.

10. Коэффициент обслуживания

Коэффициент использования - это множитель, указывающий на способность двигателя безопасно работать в течение короткого периода времени при более высоких нагрузках. Это фактор безопасности, который помогает защитить двигатель от перегрузок. Мы также можем предотвратить повреждения, вызванные перегрузкой двигателя, добавив терморезисторы и так далее.

11. Прочая информация

В дополнение к вышесказанному, табличка двигателя может также включать другую информацию, такую как класс изоляции, название серии, общий вес и специальные метки.

Чтение и понимание электрических табличек является основным навыком любого человека, работающего в электротехнике. Понимая информацию, представленную на табличке, вы можете убедиться, что правильный двигатель выбран для вашего приложения и работает безопасно и эффективно.
