Трехфазные асинхронные двигатели - одни из самых распространенных двигателей в промышленном производстве и повседневной жизни. Они широко используются в различных областях благодаря своей высокой стабильности, простой конструкции и легкости обслуживания. Обмотка статора двигателя может быть подключена различными способами, в основном, включая соединение звездой (Y) и треугольником (Δ). Эти два способа подключения напрямую влияют на рабочее напряжение, пусковые характеристики и эксплуатационные свойства двигателя. В этой статье мы подробно рассмотрим эти два распространенных типа соединения обмоток двигателя с трех сторон: способ соединения, применение, преимущества и недостатки, чтобы помочь читателям лучше понять сценарии их применения и принципы выбора.

A. Методы соединения

1. соединение «звезда» (Y)

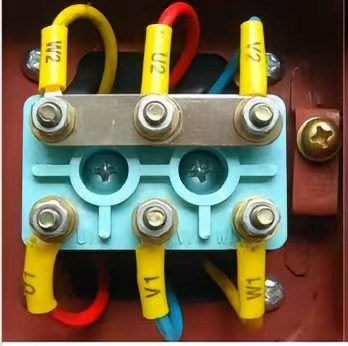

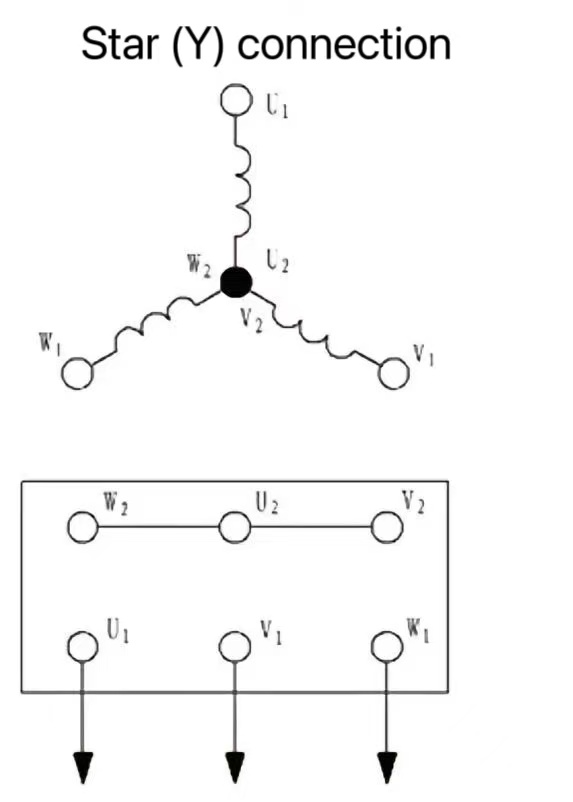

Соединение звездой означает, что три фазы обмотки статора двигателя подключаются к трем фазам источника питания (A, B, C) на первом конце (U1, V1, W1), а нейтральная точка образуется путем соединения хвостовых концов (U2, V2, W2) друг с другом. Этот тип соединения образует топологию цепи, похожую на букву «Y», и поэтому называется соединением «звезда». 2.

2. Треугольное (Δ) соединение

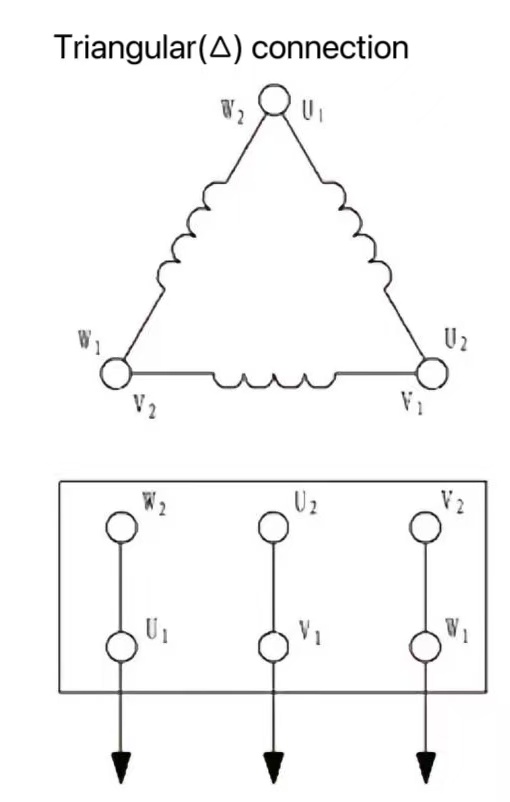

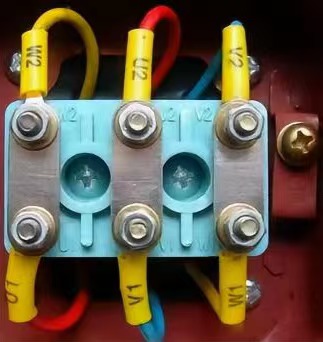

Соединение треугольником означает, что конец каждой фазы обмотки статора двигателя соединен с первым концом другой фазы, т. е. U1 - W2, V1 - U2, W1 - V2, а затем три фазы источника питания подключаются к U1, V1, W1, так что обмотки образуют замкнутый треугольник, и поэтому называется соединением треугольником.

B. Применение

Выбор соединения «звезда» и «треугольник» в основном зависит от расчетного напряжения двигателя, условий работы и требований к пуску.

1. Применение соединения «звезда» (Y)

- Подходит для питания высоким напряжением (например, двигатели с напряжением 660 В или выше).

- Подходит для случаев, когда пусковой ток чувствителен, например, при высокой нагрузке на сеть или ограниченной мощности источника питания.

- Подходит для пуска при небольших нагрузках, например, вентиляторов, насосов и другого оборудования с небольшой пусковой нагрузкой.

- В основном используется для двигателей малой или средней мощности (как правило, менее 55 кВт).

2. Применение треугольного (Δ) соединения

- Подходит для низковольтного питания (например, для двигателей 380 В).

- Подходит для применений, требующих высокого пускового момента, например, воздушных компрессоров, миксеров, подъемного оборудования и т. д., где требуется запуск с нагрузкой.

- Подходит для двигателей большой мощности (обычно более 55 кВт), чтобы обеспечить более высокую выходную мощность при номинальном напряжении двигателя.

Кроме того, некоторые двигатели с номинальным напряжением **"△/Y 380V/660V »** используют соединение треугольником для 380 В и звездой для 660 В, чтобы адаптироваться к различным условиям электропитания.

C. Сравнение преимуществ и недостатков

1. Преимущества и недостатки соединения «звезда» (Y)

✅ Преимущества:

- Меньший пусковой ток, что позволяет снизить нагрузку на электросеть.

- Подходит для высоковольтного питания, что позволяет снизить ток обмотки и увеличить срок службы двигателя.

- Стабильная работа, подходит для случаев, когда нагрузка на сеть более чувствительна.

❌ Недостатки:

- Меньший пусковой момент, не подходит для запуска при большой нагрузке.

- При одинаковом напряжении питания напряжение на обоих концах обмотки ниже, что приводит к снижению выходной мощности двигателя.

- Не подходит для непрерывной работы мощных двигателей, так как выходная мощность относительно мала.

2. Преимущества и недостатки треугольного (Δ) соединения

✅ Преимущества:

- Более высокий пусковой момент, подходит для запуска с нагрузкой.

- Более высокое напряжение на обоих концах обмоток при одинаковом напряжении питания, что позволяет двигателю выдавать большую выходную мощность.

- Подходит для двигателей большой мощности для увеличения движущей силы оборудования.

❌ Недостатки:

- Более высокий пусковой ток, который может оказывать большее влияние на электросеть.

- Требуется большая мощность электросети для удовлетворения требований работы на высокой мощности.

- Может не подходить для некоторых высоковольтных источников питания.

D. Метод пуска «звезда-треугольник» (пуск Y-Δ)

Для того чтобы использовать преимущества двух методов подключения, в некоторых мощных двигателях часто используется метод пуска «звезда-треугольник»:

1. при запуске двигатель подключается по схеме «звезда», чтобы уменьшить пусковой ток и воздействие на сеть.

2. после запуска переключается на соединение треугольником, чтобы повысить выходную мощность двигателя и обеспечить нормальную работу оборудования.

Метод запуска «звезда-треугольник» широко используется для больших двигателей (например, 30 кВт и выше) и применим в случае, когда номинальное напряжение двигателя обозначено как «△/Y 380V/660V».

Заключение

Соединения «звезда» (Y) и «треугольник» (Δ) - два основных типа соединения обмоток трехфазных асинхронных двигателей, которые существенно различаются по сценариям применения, рабочим напряжениям и пусковым характеристикам. Соединение «звезда» подходит для высокого напряжения питания и запуска при небольшой нагрузке, а соединение «треугольник» - для низкого напряжения питания и работы при большой нагрузке. В практическом применении необходимо выбрать подходящий способ подключения в зависимости от номинального напряжения двигателя, нагрузки и условий сети. Кроме того, для мощных двигателей можно использовать пуск по схеме «звезда-треугольник», чтобы уменьшить влияние пускового тока и обеспечить потребность в мощности во время работы. Правильный выбор и использование методов подключения двигателя помогут повысить эффективность работы оборудования, продлить срок службы двигателя и оптимизировать использование электроэнергии.
