Когда дело доходит до трехфазного двигателя, проводка является ключевым аспектом обеспечения нормальной и эффективной работы двигателя. Независимо от того, являетесь ли вы электриком, инженером или энтузиастом DIY, знание основ трехфазной проводки имеет решающее значение для любого, кто использует эти типы двигателей.Что такое трехфазный двигатель?

Трехфазный двигатель - это двигатель, работающий на трехфазном источнике питания. Этот тип двигателя широко используется в промышленности из - за его эффективности, надежности и долговечности. Электродвигатель состоит из статора (статической части) и ротора (вращающейся части). обмотка статора устроена таким образом, что при применении трехфазного переменного тока создается вращающееся магнитное поле, которое, в свою очередь, вращает ротор.

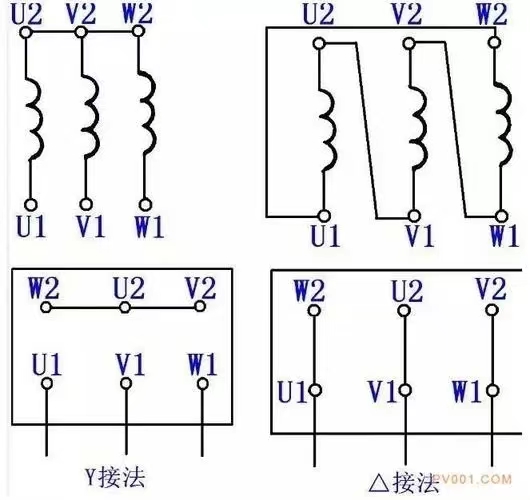

трёхфазный электропроводка

Подключение трехфазного двигателя включает в себя подключение обмотки двигателя к трехфазному источнику питания. Ниже перечислены основные шаги:

1. Идентификация электрических соединенийБольшинство трехфазных двигателей имеют от шести до девяти проводов, выводимых из двигателя. Эти провода обычно маркируются как U1, V1, W1 (для девятиклассных двигателей они могут быть обозначены как U2, V2, W2). Обычно U1 соответствует V2, V1 - W2, W1 - U2, так что верхние и нижние зажимы не подключаются друг к другу.

2. Приготовьте питаниеУбедитесь, что у вас есть трехфазный источник питания. Это может быть от коммунальной компании или трехфазного генератора. Источник питания должен обеспечивать три синусоидальные формы волн, которые отличаются друг от друга по фазе 120 градусов. Колебания напряжения не должны превышать ±5%, колебания частоты не должны превышать ±2%. В то же время напряжение и частота колеблются в пределах 5%, колебания частоты не превышают 2%, стараясь сохранить напряжение стабильным, более благоприятным для улучшения срока службы трехфазного асинхронного двигателя.

3. Подключить электродвигательПодключите провода U1, V1 и W1 (а также U2, V2, W2, если применимо) к соответствующей фазе источника питания. Важно обеспечить правильное соединение фаз, чтобы избежать повреждения двигателя или источника питания.

4. ЗаземлениеПо соображениям безопасности убедитесь, что стойка двигателя правильно заземлена. Конечно, если условия не выполняются, заземление не может быть, не влияет на использование, но относительно небезопасно.

5. ИспытанияПеред запуском двигателя проводится визуальный осмотр, чтобы убедиться, что все соединения прочны и надежны. Затем используйте вольтметр или мультиметр для проверки напряжения между каждой фазой и заземлением, чтобы убедиться, что нет короткого замыкания.

6. Запуск двигателяКак только вы проверите и подтвердите, что все безопасно, вы можете включить двигатель. Во время запуска внимательно следить за двигателем, чтобы убедиться, что он работает плавно и в пределах нормальных параметров.Меры предосторожности

Работа с электричеством может быть опасной, поэтому важно соблюдать меры предосторожности:Перед тем, как приступить к работе провода, необходимо отключить питание.

Используйте изоляционные инструменты, носите защитные перчатки и защитную одежду.Убедитесь, что все соединения близки и не коррозионны, чтобы предотвратить дугу или короткое замыкание.Если вы не знакомы с проводами, проконсультируйтесь с профессиональным электриком.

Выводы

Вначале проводка трехфазного электродвигателя может показаться пугающей, но она может быть выполнена безопасно и эффективно, если есть базовое понимание соответствующих принципов и следовать правильным процедурам безопасности. Помните, что электричество опасно, поэтому, если вы не уверены ни в чем, будьте осторожны и проконсультируйтесь с профессионалами.
