Трёхфазный асинхронный электродвигатель — это электродвигатель, работающий от трёхфазного источника переменного тока. Благодаря простой конструкции, надёжной работе и высокой адаптивности он широко применяется в промышленности и сельском хозяйстве. В данной статье систематически рассматриваются его внутренняя структура и функции основных компонентов, что способствует лучшему пониманию принципа действия и характеристик электродвигателя.

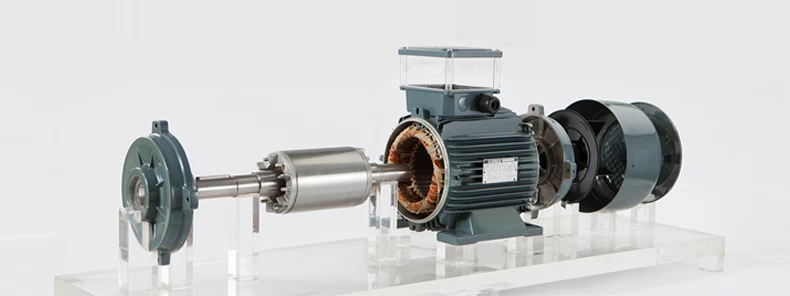

Трёхфазный асинхронный электродвигатель состоит в основном из следующих частей:

1. Статор

a. Конструкция:

• Сердечник статора: Состоит из пакетированных листов электротехнической стали толщиной 0,35–0,5 мм с равномерно распределёнными пазами на внутреннем диаметре. Конструкция пазов должна учитывать удобство укладки обмоток и электрические характеристики: полуоткрытые пазы используются в маломощных низковольтных двигателях для повышения КПД и коэффициента мощности; открытые пазы применяются в высоковольтных двигателях и облегчают изоляцию формованных обмоток. Поверхность листов покрыта изоляцией для снижения потерь на вихревые токи.

• Обмотка статора: Состоит из трёх симметричных обмоток, смещённых на 120° электрической степени. Катушки укладываются в пазы сердечника по определённому закону. При соединении обмоток по схеме «звезда» или «треугольник» и подключении к трёхфазной сети в них протекает переменный ток, создающий результирующее вращающееся магнитное поле. Например, при частоте 50 Гц синхронная скорость двухполюсного двигателя составляет 3000 об/мин. Напряжённость магнитного поля прямо пропорциональна амплитуде тока.

• Корпус (станина): Внешняя опорная конструкция двигателя.

b. Основные функции:
После подачи трёхфазного переменного тока обмотка статора создаёт вращающееся магнитное поле, которое пересекает проводники ротора, индуцируя в них ток. Это приводит к возникновению электромагнитного момента. Статор является основным элементом преобразования магнитной энергии в электродвигателе.

c. Дополнительно:
Материалы и конструкция сердечника статора напрямую влияют на эффективность двигателя. Конструкция обмотки влияет на пусковые характеристики, нагрев и рабочий КПД.

2. Ротор

a. Виды конструкции:

• Короткозамкнутый ротор (беличья клетка): Алюминиевые или медные стержни заложены в пазы ротора и замкнуты кольцами на концах, образуя замкнутый контур. Такая конструкция проста и надёжна, подходит для большинства промышленных применений. В двигателях мощностью до 4 кВт часто используют литые алюминиевые роторы для удешевления производства; в двигателях выше 100 кВт применяются медные стержни, сваренные с кольцами, что обеспечивает лучшее охлаждение и прочность.

• Фазный ротор с обмоткой: Имеет структуру, аналогичную статору, и подключается к внешним сопротивлениям через контактные кольца и щётки. Регулировка сопротивления позволяет ограничить пусковой ток и плавно изменять скорость, что особенно полезно в оборудовании с переменной нагрузкой (например, подъёмные механизмы, лебёдки и пр.).

b. Основные функции:
Под действием вращающегося магнитного поля в роторных проводниках индуцируется ток, который взаимодействует с полем статора и создаёт электромагнитный момент. Это вращает ротор и приводит к преобразованию электрической энергии в механическую.

c. Дополнительно:
Ротор типа «беличья клетка» отличается прочностью и низкими требованиями к обслуживанию, что делает его стандартом в промышленности. Ротор с обмоткой позволяет регулировать пусковой момент и лучше подходит для тяжёлых пусков.

3. Корпус (станина)

a. Конструктивные особенности:
Изготавливается из чугуна, алюминиевого сплава или сварных стальных листов. Обычно имеет монтажные отверстия, вентиляционные каналы и пр.

b. Основные функции:
Обеспечивает опору и крепление двигателя; защищает внутренние части от пыли, влаги и загрязнений; способствует отводу тепла.

c. Дополнительно:
В высокомощных двигателях корпус может быть снабжён водяным охлаждением для повышения эффективности теплоотвода.

4. Передняя и задняя крышки

a. Конструкция:
Устанавливаются на концах двигателя, соединяя корпус с валом. Имеют посадочные места для подшипников или центрирующие отверстия.

b. Основные функции:
Обеспечивают поддержку и стабильное вращение вала; изолируют внутреннее пространство двигателя от пыли и загрязнений.

5. Подшипники

a. Виды:
Шариковые и роликовые подшипники. Обеспечивают опору для ротора и снижают трение. Обычно смазываются консистентной смазкой или маслом. Глубокий шариковый подшипник, например, должен обеспечивать срок службы не менее 20 000 часов при непрерывной работе.

b. Основные функции:
Поддерживают ротор в соосном вращении; уменьшают трение; продлевают срок службы двигателя. Некоторые прецизионные подшипники имеют функции самоустановки и автоматической смазки.

6. Охлаждающий вентилятор и кожух

a. Конструкция:
Обычно монтируются на нерабочем конце вала; защищены внешним кожухом.

b. Основные функции:
Обеспечивают принудительную вентиляцию, отводят тепло от статора и ротора; поддерживают допустимую температуру двигателя при длительной работе; повышают надёжность и срок службы двигателя.

7. Клеммная коробка

Основные функции:
Служит для подключения электропитания к обмоткам двигателя; содержит клеммы и заземляющие соединения; защищает точки подключения от воздействия окружающей среды.

Заключение

Благодаря скоординированной работе всех компонентов, трёхфазный асинхронный двигатель эффективно преобразует электрическую энергию в механическую. Каждая часть конструкции играет незаменимую роль. Понимание их структуры и функций помогает при выборе оборудования, техническом обслуживании и диагностике неисправностей.
